Kartunderlag för bygglov
Beroende på vilken åtgärd du ska göra kommer en av följande kartprodukter att skapas till dig: nybyggnadskarta, förenklad nybyggnadskarta, eller bygglovskarta. En bygglovshandläggare avgör vilken karta du behöver till din bygglovsansökan. Beskriv därför den planerade åtgärden så noggrant som möjligt. Vilken kartprodukt som behövs beror på vilken typ av bygglovsärende det rör sig om, i vilket område fastigheten ligger, var på fastigheten åtgärden planeras, med mera.
Nybyggnadskarta:
Vid nybyggnadskarta görs en mätning på plats av mätteknisk kunnig personal. Det innebär att byggnader, markhöjder med mera mäts in och fastighetsgränser kontrolleras, detta ingår i kostnaden. Vi redovisar vatten- och avloppsanslutningar, även aktuell detaljplan för din fastighet. Den kartan du får innehåller då de uppgifter som behövs för en korrekt bedömning i handläggningen av ditt bygglovsärende.
Förenklad nybyggnadskarta:
Vid förenklad nybyggnadskarta görs också mätning på plats av mätteknisk kunnig personal, detta ingår i kostnaden. Aktuell detaljplan redovisas. Vatten- och avloppsanslutningar redovisas inte.
Bygglovskarta:
Detta är den enklaste kartan där oftast ingen mätning görs på plats. Den används oftast till de mindre åtgärderna, till exempel nätstationer, tillbyggnader där det är långt till närmast fastighetsgräns osv. Aktuell detaljplan redovisas.
Riktlinjer för kartunderlag till situationsplan
Dessa används för bedömning av kartprodukt.
Kostnad:
Kommunen tar ut en avgift för kartprodukten, enligt taxa fastställd av kommunfullmäktige.
Du hittar aktuell taxa här:
Taxebilaga 2023(pdf)
Bilaga Kart- och mättaxa 2023 (pdf)
Exempel på avgift:
• Nybyggnadskarta: Enbostadshus/enstaka byggnad oavsett tomtyta kostar 7 875 kronor
• Förenklad nybyggnadskarta: Enbostadshus/enstaka byggnad oavsett tomtyta kostar 5 775 kronor.
• Bygglovskarta kostar 1 098 kronor.
• Kartprodukt i DWG ingår i kostnaden vid förenklad nybyggnadskarta och nybyggnadskarta men kostar extra vid bygglovskarta 1 098 kronor, vill du ha en dwg behöver den beställas.
OBS! Vid ansökan om förhandsbesked behöver du inte beställa någon kartprodukt. Läs mer här vad som gäller vid förhandsbesked:
Förhandsbesked
Beställningstid:
Beställningstid är cirka 20 arbetsdagar. Under semesterperiod beräknas handläggningstiden för kartor vara längre. Beställningarna tas om hand i tur och ordning.
För att kunna handlägga din ansökan kommer vi behöva ha dina personuppgifter. När du loggar in med personnummer hämtas också namn och adress från folkbokföringen. Du kan också välja att fylla i fler kontaktuppgifter om du vill underlätta för oss att ta kontakt med dig.
Utstakning
Utstakning
Byggnadsnämnden kan kräva att en utstakning och lägeskontroll behövs. Detta kan beställas av kommunens kart och mät-avdelning eller av extern utförare. Även om det inte finns krav på utstakning eller lägeskontroll kan det vid önskan av kund beställas och utföras.
Då extern utförare används ska denne ha mätningsteknisk färdighet enlig lantmäteriet rekommendationer och godkännas av Ulricehamns kommun före utstakning. Blankett finns nedan, e-tjänst på gång.
Vid bygglov innebär utstakning att det som finns inritat på situationsplanen markeras ut på plats, planerad åtgärd synliggörs på fastigheten. Byggherren ansvarar för att det som ska byggas/åtgärdas uppförs på rätt plats, alltså enligt bygglov. Utstakning utförs skyndsamt men var ute i god tid med beställning, under jul och sommar kan handläggningstiden vara något längre. Vill du vara med vid utstakning/inmätning, ring gärna och boka en tid efter att du skickat in din ansökan.
Grovutstakning:
Grovutstakning görs vanligtvis innan schakt och fyll påbörjas för att underlätta markarbetet. Med träkäpp eller sprayfärg markeras placering av husfasadens hörn ut med en noggrannhet inom 5 cm. En referenshöjd markeras ut på lämplig plats.
Finutstakning:
Vid finutstakning markeras placering av husfasadens hörn ut med spik på profiler (se bild). Detta ger en hög noggrannhet, inom 5 mm inbördes (i relation till åtgärden/byggnaden). Beställaren ansvarar för att sätta upp profilstolpar och profilbrädor med god stabilitet. Höjd markeras på profilbrädans överkant.
Riktlinjer för utstakning och lägeskontroll (pdf)
Kostnad
Kommunen tar ut en avgift för utstakning, enligt taxa fastställd av kommunfullmäktige.
Grovutstakning: 4 400 kr
Finutstakning: 5 500 kr
Tillägg per punkt: 549 kr
Taxebilaga 2023
Bilaga Kart- och mättaxa 2023(pdf)
Ansökan och beställning av utstakning
Beställ mätuppdrag
Ansökan om grundläggande mätningsteknisk färdighet för utstakning (pdf)

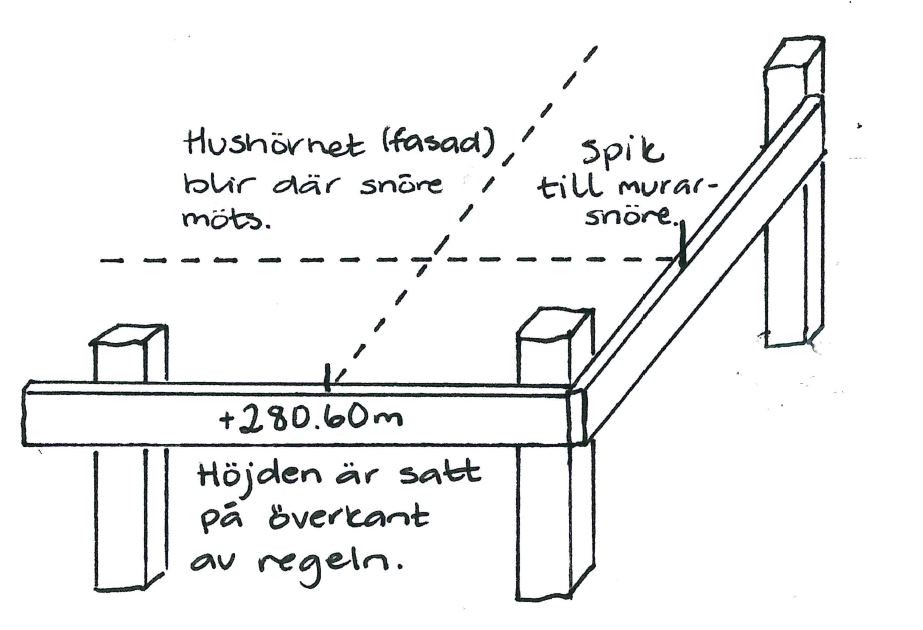

Illustration över finutstakning
Lägeskontroll
Lägeskontroll
Lägeskontroll görs helst så tidigt som möjligt i byggprocessen, på kantelement innan gjutning. Det görs för att undvika dyrbara förändringar på grund av avvikelser från bygglovet. Åtgärdens placering kontrolleras och jämförs med situationsplanen i bygglovshandlingarn. Mätningen görs med hög noggrannhet, ca 5 mm inbördes. Lägeskontroll kan också göras senare i byggprocessen men då med risk för att eventuella fel blir svåra att justera. Efter mätning är det bygglovsinspektören som avgör om inmätning stämmer överens med situationsplanen enligt lovet.
Riktlinjer för utstakning och lägeskontroll
Kostnad:
Kommunen tar ut en avgift för lägeskontroll, enligt taxa fastställd av kommunfullmäktige.
Lägeskontroll: 2 700 kr
Tillägg per punkt: 549 kr
Taxebilaga 2023
Bilaga Kart- och mättaxa 2023 (pdf)
Beställning av mätuppdrag
Beställ mätuppdrag
Ansökan om grundläggande mätningsteknisk färdighet för utstakning (pdf)
Gränsutvisning
Gränsutvisning
Med åren kan markeringar ha försvunnit eller flyttats på. Det är viktigt att du som fastighetsägare vet vart dina gränsmarkeringar finns. De digitala fastighetsgränserna har skiftande kvalité, på landsbygden till exempel, är gränserna ofta sämre vilket ibland gör att kommunen inte kan hjälpa till med gränsutvisning, det gäller även gränser i tätorten. Alla fall är unika och behöver utredas separat.
Med hjälp av kommunens baskarta och lantmäteriets fastighetsarkiv letas befintliga gränsmarkeringar upp och markeras ut av kunnig personal. Om fastighetsgränserna i det digitala fastighetsregistret är av bra kvalité kan gränsen markeras ut på marken, antingen med sprayfärg och eller stakkäpp. Kommunen sätter inte ut rättsligt bindande gränser, detta kan endast av lantmäteriet.
Kostnad:
Kommunen tar ut en avgift för gränsutvisning efter timtaxa, enligt taxa fastställd av kommunfullmäktige.
2023: 1 098 kr/timma
